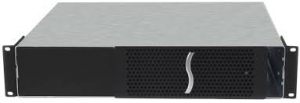

Echo Express III-R (Thunderbolt 3 Edition) Thunderbolt 3 - PCIe 카드 확장 시스템

Thunderbolt 3 포트가 장착 된 모든 컴퓨터에 3 개의 전체 길이 PCIe

카드 연결

창의적인 분야에서 일하는 전문가에게는 컴퓨터의 처리 능력만으로는 업무를 수행하기에 충분하지 않습니다. 최고의 성능을 제공하는 동시에 프로 비디오 및 오디오 입력을 연결하고 데이터를 코드 변환하고 고속 스토리지 및 네트워크에 연결하는 특수 카드를 지원하는 데 필요한 PCIe 확장 슬롯이없는 최신 MacBook Pro®가 대표적인 예입니다. 슬롯 대신에이 컴퓨터는 주변 장치를 지원하는 초 고성능 Thunderbolt ™ 3 포트를 포함합니다. Sonnet의 Echo ™ Express III-R (Thunderbolt 3 Edition)은 Thunderbolt 3 포트의 PCIe 데이터를 활용하여 컴퓨터 외부의 PCIe 확장 슬롯을 연결합니다. 이 데스크탑 Thunderbolt-PCIe 카드 확장 섀시는 비디오 캡처, 오디오 인터페이스, SAS 또는 SATA HBA, 16Gb 또는 8Gb 파이버 채널, 10 기가비트 이더넷,

Echo Express III-R (Thunderbolt 3 Edition)은 Thunderbolt 2의 PCIe 대역폭과 연결성을 두 배로 높이고 최대 2750MB / s의 대역폭을 제공하는 40Gbps Thunderbolt 3 인터페이스를 특징으로하며 4K 비디오 캡처 및 처리를 지원합니다 최대 프레임 속도의 카드, 최대 성능의 16Gb FC 카드 및 이중 포트 10GbE 카드 ^{(1) (2)} . 2 개의 4K 디스플레이 (60Hz) 또는 하나의 5K 디스플레이 ⁽ 60Hz) ⁽³⁾ 를 연결하고 다양한 Thunderbolt ⁽⁴⁾ 및 USB ⁽⁵⁾장치를 지원하기 위해 여러 개의 까다로운 고성능 PCIe 카드를 처리 할 수있는 기능을 갖춘 Thunderbolt 3은 모든면에서 도약입니다.

3 개의 PCIe 3.0 슬롯, 타협 없음

Sonnet의 Echo Express III-R은 최대 12.28 인치 길이의 3 가지 풀 사이즈 PCIe 카드를 지원합니다. III-R에는 범용 300W 전원 공급 장치가 통합되어 있으며 RED® ROCKET-X와 같은 보조 전원이 필요한 카드 용 75W PCIe 전원 커넥터가 포함되어 있습니다.

모든 힘으로도 III-R은 환경 친화적입니다. 연결된 컴퓨터의 전원을 켜거나 켤 때마다 또는 전원을 끄거나 잠자기 할 때마다 자동으로 전원이 켜지거나 꺼집니다.

40Gbps Thunderbolt 3 -
모든 기능을 갖춘 USB C

Echo Express III-R (Thunderbolt 3 Edition)에는 2 개의 Thunderbolt 3 포트가 포함되어 있습니다. 첫 번째는 컴퓨터 연결에 사용되고 두 번째는 최대 5 개의 추가 Thunderbolt 주변 장치를 컴퓨터의 단일 포트에 데이지 체인 방식으로 지원합니다 ⁽⁴⁾ . III-R에는 10Gbps USB 3.1 Gen 2 지원이 포함되어있어 적절한 케이블 또는 어댑터를 사용하여 USB 장치를 두 번째 포트에 연결할 수 있습니다. III-R은 2 개의 4K 디스플레이 (60Hz) 또는 1 개의 5K 디스플레이 ⁽ 60Hz) ^(3)를 완벽하게 지원합니다 . 여분의 전력이 필요한 연결된 주변 장치의 경우, 연결된 버스 전원 장치에 15 와트가 제공됩니다.

III-R에 포함 된 조정식 랙 마운트 연장 레일을 사용하면 16 인치에서 24 인치 깊이의 다양한 랙에 섀시를 안전하게 설치할 수 있습니다 (선택 사양 인 최대 길이 32.5 인치 랙에 설치할 수있는 연장 길이 연장 레일 도 사용 가능). 고정식 손잡이 나사는 내부 어셈블리를 고정시켜 공구가 필요 없어도 안전하게 고정, 분리 및 미끄러질 수 있도록 해줍니다 옵션 인 모바일 랙 장치 장착 키트를 사용하여 2 개의 5.25 인치 모바일 랙 장치 (별매)를 III -R의 인클로저는 추가 랙 공간을 차지하지 않습니다

고정 손잡이 나사는 PCIe 카드 및 모바일 랙 키트 확장 장치를 빠르고 쉽게 설치합니다.

조용한 운영자

Echo Express III-R은 소음에 민감한 환경에서 매우 조용하고 편안하게 사용 가능하며 가장 조용한 에코 시스템 중 하나입니다.다

PCIe 카드를 통한 따뜻한 공기의 자연 대류는 매우 조용한 온도 제어 가변 속도 팬에 의해 지원되고 공기 속도와 난류가 감소되어 섀시 밖으로 배출되어 팬 소음이 거의 발생하지 않습니다.

모든 Thunderbolt 3 호환
PCIe 카드 지원

Echo Express III-R (Thunderbolt 3 Edition)은 3 개의 단일 너비, 전체 길이 PCIe 카드 또는 1 개의 더블 너비의 전체 ​​길이 카드와 1 개의 단일 너비 카드를 지원하므로 모든 Thunderbolt 3 호환 PCIe 1.1을 지원할 수 있습니다 , PCIe 2.0 및 PCIe 3.0 카드를 사용할 수 있습니다.

RED ROCKET 서포터

Sonnet은 Echo Express III-R을 RED ROCKET 또는 RED ROCKET-X와 BNC 커넥터 브래킷 (HD-SDI 출력용) 카드 / 브래킷 쌍을 단일 슬롯에 장착 할 수 있도록 설계했습니다.

 이 에코 섀시에는 2 개의 BNC 커넥터 장착 구멍이있어 하나의 슬롯에 카드를 설치하고 섀시의

장착 구멍에 BNC 커넥터를 설치하여 남은 슬롯 2 개를 열어 둘 수 있습니다.

BNC 커넥터 케이블 용으로 설계된 제품

Echo Express III-R의 후면 패널에는 2 개의 BNC 커넥터 장착 구멍이있어 일반적으로 소중한 PCIe 슬롯을 차지할 BNC 커넥터 브래킷을 설치할 필요없이 RED ROCKET 카드를 사용할 수 있습니다.

모바일 랙 장치 장착 키트
소넷의 모바일 랙 장치 장착 키트 ( 선택 사양)를  사용하면 추가 랙 공간을 차지하지 않고도 랙에 더 많은 확장 장치를 추가 할 수 있습니다. 모바일 랙 장치 장착 키트에는 설치된 장치에 전원을 공급하기위한 내부 100W 전원 공급 장치, 확장 키트를 조용하고 효율적으로 냉각시키는 대형 내부 팬 및 장치와 키트 자체를 고정하는 하드웨어가 들어 있습니다. 사전 구성된 키트에는 모바일 랙 주변 장치, PCIe 카드 및 필요한 케이블이 포함됩니다. 필요에 따라 드라이브를 제공합니다.

1 미터 Thunderbolt 3 (40Gbps) 케이블 및 ThunderLok 3L 포함

Sonnet에는 Echo Express III-R (Thunderbolt 3 Edition)을 컴퓨터에 연결하기 위해 1 미터 Thunderbolt 3 (40Gbps) 활성 케이블과 Sonnet ThunderLok 3L Thunderbolt 커넥터 고정 클립 ⁽⁸⁾ 이 포함되어 케이블을 Echo 섀시에 고정시킵니다 .

실수로 케이블을 분리하면 데이터가 손실 될 수 있습니다. Sonnet의 ThunderLok 3L은 설치 및 사용이 간편합니다. 케이블의 한쪽 끝을 밀어 넣은 다음 손잡이 나사를 돌려서 커넥터를 연결하고 섀시에 고정하십시오. 독특한 디자인으로 인해 ThunderLok는 케이블에 남아 있으므로 사용하지 않을 때는 잃어 버리지 않습니다. 추가 ThunderLok 3L 고정 클립과 Thunderbolt 케이블을 사용할 수 있으며 액세서리 탭 에서 찾을 수 있습니다 .
