Echo Express III-D (Thunderbolt 3 Edition) Thunderbolt 3 - PCIe 카드 확장 시스템

Thunderbolt 3 포트가 장착 된 모든 컴퓨터에 3 개의 전체 길이 PCIe

카드 연결

창의적인 분야에서 일하는 전문가에게는 컴퓨터의 처리 능력만으로는 업무를 수행하기에 충분하지 않습니다. 최고의 성능을 제공하는 동시에 프로 비디오 및 오디오 입력을 연결하고 데이터를 코드 변환하고 고속 스토리지 및 네트워크에 연결하는 특수 카드를 지원하는 데 필요한 PCIe 확장 슬롯이없는 최신 MacBook Pro®가 대표적인 예입니다. 슬롯 대신에이 컴퓨터는 주변 장치를 지원하는 고성능 Thunderbolt ™ 3 포트를 포함합니다. Sonnet의 Echo ™ Express III-D (Thunderbolt 3 Edition)는 Thunderbolt 3 포트의 PCIe 데이터를 활용하여 컴퓨터 외부의 PCIe 확장 슬롯을 연결합니다. 이 강력한 데스크톱 Thunderbolt-PCIe 카드 확장 시스템을 통해 비디오 캡처, 오디오 인터페이스, SAS 또는 SATA HBA, 16Gb 또는 8Gb 파이버 채널, 10 기가비트 이더넷,

Echo Express III-D (Thunderbolt 3 Edition)는 Thunderbolt 2의 PCIe 대역폭과 연결성을 두 배로 높이고 최대 2750MB / s의 대역폭을 제공하는 40Gbps Thunderbolt 3 인터페이스를 특징으로하며 4K 비디오 캡처 및 처리를 지원합니다 최대 프레임 속도의 카드, 최대 성능의 16Gb FC 카드 및 이중 포트 10GbE 카드 ^{(1) (2)} . 여러 개의 까다로운 고성능 PCIe 카드를 처리 할 수있는 기능과 2 개의 4K 디스플레이 (60Hz 또는 1 개의 5K 디스플레이 @ 60Hz ⁽³⁾ , 다양한 Thunderbolt ⁽⁴⁾ 및 USB ⁽⁵⁾ 장치 지원)를 지원하는 Thunderbolt 3은 모든면에서 도약입니다.

주요 특징들

Thunderbolt 3 포트가있는 모든 컴퓨터에 3 개의 전체 길이 PCIe 카드 연결 - 동시에 여러 개의 고성능 PCIe 카드 사용

3 개의 PCIe 3.0 슬롯 - 3 개의 전체 높이, 단일 너비 카드 또는 1 개의 2 배 너비 카드와 1 개의 단일 너비 카드 지원

40Gbps Thunderbolt 3 인터페이스 - 2750 MB / s의 PCIe 대역폭으로 Thunderbolt 2의 성능이 두 배 향상

2 개의 Thunderbolt 3 포트 - 컴퓨터에 연결하는 데 사용되는 포트. 두 번째 포트는 최대 5 개의 Thunderbolt ⁽⁴⁾ 주변 장치를 컴퓨터에 데이지 체인 방식으로 연결 하거나 단일 USB ⁽⁵⁾ 주변 장치를 연결하거나 최대 4K 디스플레이 또는 5K 디스플레이를 연결할 수 있습니다 ⁽³⁾

놀랍도록 조용한 - 자동으로 카드를 냉각시키는 온도 조절이 가능한 대형 변속 팬과 기류 난류 및 속도를 줄이는 컴퓨터 모델 디자인을 결합하여 모든 카드에 대해보다 조용한 냉각 기능을 제공합니다.

범용 전원 공급 장치 내장 - 75W 보조 전원 커넥터가있는 300W 전원 공급 장치 통합

견고한 알루미늄 하우징 - 견고하고 안전한 보호 기능을 제공합니다.

주변 장치 용 전원 - 연결된 주변 장치에 최대 15W의 전원 공급

모든 Thunderbolt 3 호환, 비 GPU 카드 지원 - 길이 또는 높이에 관계없이 모든 Thunderbolt 3 호환 PCIe 카드와 호환 가능

Thunderbolt Cable & ThunderLok 3L 포함 - 케이블이 실수로 분리되지 않도록 1m Thunderbolt 3 (40Gbps) 케이블과 ThunderLok 3L Thunderbolt 커넥터 고정 클립 포함

3 개의 PCIe 3.0 슬롯, 타협 없음

Sonnet의 Echo Express III-D는 최대 12.28 인치 길이의 3 가지 풀 사이즈 PCIe 카드를 지원합니다. III-D에는 범용 300W 전원 공급 장치가 통합되어 있으며 RED® ROCKET-X와 같은 보조 전원이 필요한 카드 용 75W PCIe 전원 커넥터가 포함되어 있습니다.

모든 힘으로도 III-D는 환경 친화적입니다. 연결된 컴퓨터의 전원이 켜지거나 켜질 때마다 자동으로 전원이 켜지거나 꺼집니다.

40Gbps Thunderbolt 3 -
모든 기능을 갖춘 USB-C

Echo Express III-D (Thunderbolt 3 Edition)에는 2 개의 Thunderbolt 3 포트가 있습니다. 첫 번째는 컴퓨터 연결에 사용되고 두 번째는 최대 5 개의 추가 Thunderbolt 주변 장치를 컴퓨터의 단일 포트에 데이지 체인 방식으로 지원합니다 ⁽⁴⁾ . III-D에는 10Gbps USB 3.1 Gen 2 지원이 포함되어 있습니다.

즉, 적절한 케이블 또는 어댑터를 사용하여 USB 장치를 두 번째 포트에 연결할 수 있습니다. III-D는 2 개의 4K 디스플레이 (60Hz) 또는 하나의 5K 디스플레이 ⁽ 60Hz ^(3))를 완벽하게 지원합니다 . 여분의 전력이 필요한 연결된 주변 장치의 경우, 연결된 버스 전원 장치에 15 와트가 제공됩니다.

모든 주변의 스마트 디자인

Echo Express III-D는 견고하면서도 가벼운 알루미늄 외피로 감싸 져있어 시스템 무게가 줄어들지 않고 운반 할 수있을만큼 가볍지 만 설치된 PCIe 카드를 안전하게 보호 할 수있을 정도로 견고합니다.

컴퓨터 모델 공기 흐름 관리로 강화 된이 두 개의 크고 느린 회전 팬은 3 개의 슬롯 중 하나를 사용하지 못하게하는 추가 PCIe 블로어 카드를 설치하지 않고도 고온의 카드를 안정적으로 냉각 할 수 있습니다. 팬은 필요에 따라 자동으로 속도를 높이고 느려지므로 선택할 속도 설정을 추측 할 필요가 없으며 설정을 변경하는 데 도구가 필요하지 않습니다. 섀시에는 전원 스위치가 없으며, III-D가 자동으로 컴퓨터 전원을 켜고 끌 수 있기 때문에 필요하지 않습니다.

모든 Thunderbolt 3 호환, 비 GPU 카드 지원

Echo Express III-D는 3 개의 단일 너비, 전체 길이 PCIe 카드 또는 2 개의 너비의 전체 ​​길이 카드와 1 개의 단일 너비 카드를 지원하므로 모든 Thunderbolt 3 호환 비 GPU PCIe 1.1, PCIe 2.0 및 PCIe 3.0 카드를 사용할 수 있습니다.

카드를 염두에두고 있지만 호환되는지 확실하지 않습니까? 우리는 PCIe 카드 제조업체와 긴밀히 협력하여 PCIe 카드 Thunderbolt 호환 차트 에 호환되는 카드 목록을 제공  했습니다 . 차트는 Thunderbolt 연결을 통해 인식되고 Thunderbolt 기술 요구 사항과 호환되도록 테스트 된 카드 목록을 제공합니다.

조용한 운영자

작동시 에코 익스프레스 III-D는 매우 조용합니다. 소음에 민감한 환경에서도 편안하게 사용할 수 있으며, 가장 조용한 에코 시스템 중 하나입니다.

PCIe 카드를 통한 따뜻한 공기의 자연 대류는 매우 조용한 온도 제어 가변 속도 팬에 의해 지원되고 공기 속도 및 난기류를 줄여 섀시 상단에서 배출되므로 팬 소음이 거의 없습니다.

BNC 커넥터 케이블 용으로 설계된 제품

Echo Express III-D의 후면 패널에는 2 개의 BNC 커넥터 장착 구멍이있어 일반적으로 귀중한 PCIe 슬롯을 차지할 BNC 커넥터 브래킷을 설치할 필요없이 RED ROCKET 카드를 사용할 수 있습니다.

RED ROCKET

서포터

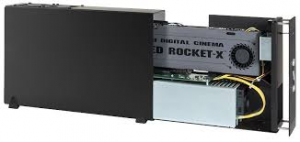

Sonnet은 Echo Express III-D를 RED ROCKET 또는 RED ROCKET-X와 BNC 커넥터 브래킷 (HD-SDI 출력용) 카드 / 브래킷 쌍을 단일 슬롯에 장착 할 수 있도록 설계했습니다. 이 에코 섀시에는 2 개의 BNC 커넥터 장착 구멍이있어 하나의 슬롯에 카드를 설치하고 섀시의 장착 구멍에 BNC 커넥터를 설치하여 남은 슬롯 2 개를 열어 둘 수 있습니다.
